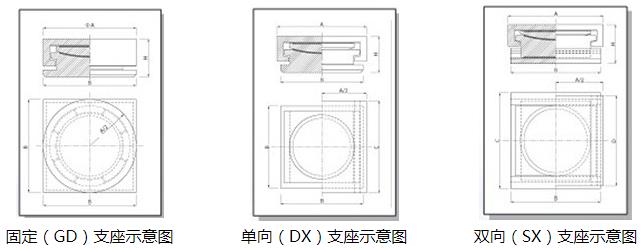

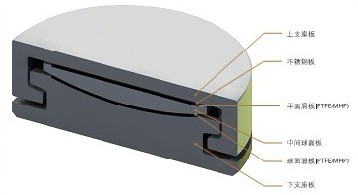

抗拉球型鋼支座(KLQZ)是一種適用于大跨度和特大跨度空間結構的新型支座。這種支座能夠承受較大的壓力和拉力，并能實現自由滑動和一定程度的轉動，可以有效地釋放結構產生的溫度應力，滿足在地震中結構可能產生的較大變形，結構緊湊，安裝方便，與上部支承結構能很好地共同工作。 KLQZ抗拉球型鋼支座結構示意圖

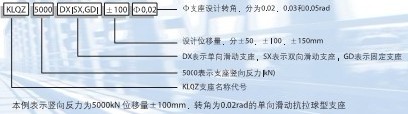

KLQZ支座球型鋼支座代號表示方法
KLQZ抗拉球型鋼支座主要特點1、萬向承載、受力均勻、萬向轉動；2、極高的抗拉能力；3、具有較高的抗震能力，九度地震下，在上下部結構不破壞的情況下，支座本身不會破壞；4、靜剛度大，支座本身產生變形極�。� 5、主要適用于大跨度和特大跨度空間結構； 6、耐久性好，適合溫度范圍大（-40’c~+70’c）；7.體積小、重量輕、造價較低。 KLQZ抗拉球型鋼支座主要技術性能：1、支座豎向承載力1000~60000kN,分為25級；2、支座轉角為0.02rad/0.03rad和0.05rad; 3、支座水平摩擦系數為≤0.03； 4、支座水平抗力大于豎向承載力的20%,并可根據工程需要進行變更； 5、支座適用溫度：-40’c~+70’c
KLQZ拉壓球型鋼支座安裝注意事項（1）支座安裝前開箱檢查裝箱清單、原材料檢驗報告的復印件和產品合格證，是否符合圖紙要求，如不相符，不得使用。開箱后不得任意松動連接螺栓，并不得任意拆卸支座。 （2）支座與梁體及墩臺采用預埋螺栓連接，必要時亦可采用與預埋鋼板焊接，但將支座與預埋鋼板焊接時，要防止支座鋼體過熱，以免燒壞硅脂及聚四氟乙烯板。 （3）支座安裝時，支座的相對滑動面應用丙酮、酒精仔細擦凈，不得夾有灰塵和雜質。然后表面均勻地涂滿硅脂潤滑劑。 （4）支座安裝高度應符合圖紙要求，要保證支座支承平面的水平及平整，支座支承面四角高差不得大于2mm. （5）安裝支座板及地腳螺栓時，在下支座板四角用鋼楔塊調整支座水平，并使下支座板底面高出橋墩頂面20-50mm，找正支座縱、橫向中線位置，使之符合圖紙要求后，用環氧砂漿灌注地腳螺栓孔及支座底面墊層。 （6）環氧砂漿硬化后，拆除支座四角臨時鋼楔塊，并用環氧砂漿填滿抽出楔塊的位置。（7）梁體安裝完畢后，或現澆混凝土梁體形成整體并達到圖紙規定強度后，在張拉梁體預應力之前，拆除上、下連接板，以防止約束梁體正常轉動，并及時安裝活動支座的橡膠防塵罩。
