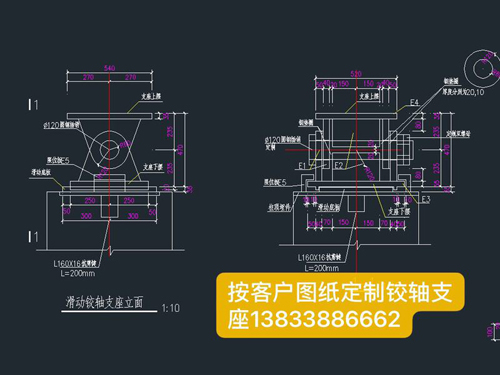

鉸軸支座又稱輥軸支座及滾軸支座。活動部分由輥軸構成的活動支座。一般用鑄鋼制作。單輥軸支座,它是由上擺、底板和位于其間的一個輥軸組成。當支承壓力很大時,可采用多輥軸支座,此時需在輥軸的頂部增加一個下擺,以保證梁能自由轉動，滾軸支座的作用是釋放水平約束，主要用于結構水平推力的釋放，包括溫度應力和結構拱效應產生的推力。在橋梁結構和室外廊橋等大跨度結構中滾軸支座的應用廣泛，尤其是按照簡支梁設計的時候，設置滾軸支座可以釋放掉傳到橋墩或者支架的水平力，降低結構造價。構造：輥軸支座由上擺、鉸軸、下擺、輥軸及其連接件、底板等部件組成。輥軸是實現支座移動功能的部件 ,為了防止其傾倒 ,在兩邊輥軸上設有牙板 ,插入下擺和底板的槽口內 ,可以隨輥軸一起轉動。在輥軸上設有 2塊上、下連接板 ,通過螺釘連接在各輥軸上。支座通過球面?zhèn)髁?不出現力的縮頸現象,作用在混凝土上的反力比較均勻；球形支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程,轉動力矩小,而且轉動力矩只與支座球面半徑及聚四氟乙烯板的摩擦系數有關,與支座轉角大小無關。因此特別適用于大轉角的要求,設計轉角可達0.05rad以上。支座各向轉動性能一致,適用于寬橋,曲線橋等；支座不用橡膠承壓,不存在橡膠老化對支座轉動性能的影響,特別適用于低溫地區。連廊球鉸支座產品簡介支座按性能可分為：固定支座，僅具有豎向轉動性能，代號為GD。單向活動支座，具有豎向轉動和單一方向的滑移性能，代號為DX。雙向活動支座，具有豎向轉動和縱向與橫向滑移性能，代號為SX。適用溫度范圍及磨擦系數：常溫型支座適用于-25℃~+60℃，設計磨擦系數小取值=0.03耐寒型支座適用于-40℃~+60℃,設計磨擦系數小取值=0.06如客戶選用耐寒型支座在簽訂協議時需注明。設計：輥軸支座是大跨度橋梁及桁架廊橋常用支座形式，通常由洛干個小直徑的輥軸并列組聯在一起，通過輥軸的轉動以適應梁體的位移的需要，輥軸的數量視支座的反力大小而定，根據線接觸應力大小，確定單個輥軸所需直徑，在一組輥軸的頂部加設弧形支座，以保證梁端能自由轉動，輥軸下的支座底板必須有一定的剛度，以保證支座底板的平整。通常輥軸用高強度鍛鋼制成，以減少其直徑和整個支座高度。為了節省鋼料并減少支座長度，一般將輥軸兩邊削去，為了保證各輥軸之間相對位置，通常在輥軸兩端中心處設置連桿，以保證各輥軸平行轉動。
