LYQZ系列抗壓球型支座是一種基于QZ通用系列球型支座，并在其上增設拉力裝置的新型支座。它除有通用系列球型支座的承壓、轉動、位移等功能外，還有減輕梁端配重和抵抗因離心力、橫向搖擺力、橫向風力以及海水波浪力等產生的豎向拉力和橫向剪切力等作用，還能可靠地解決落梁等問題，使梁體的受力和變位更趨穩定，從而延長橋梁的使用壽命。
抗壓球型支座技術性能3.1支座豎向承載力分21級：
1500、2000、2500、3000、3500、4000、4500、5000、6000、7000、8000、9000、10000、12500、15000、17500、20000、22500、25000、27500、30000；
3.2支座轉角為0.02rad。
3.3支座可承受的水平力
GD固定支座各向、DX單向活動支座固定向水平承載力為支座豎向承載力的20％；
3.4支座位移
DX單向活動支座、SX雙向活動支座主位移根據支座承載力大小不同分為±100、±150mm；
SX雙向活動支座橫橋向位移為±10mm；
DX單向活動支座根據梁體的需要，既可用于順橋向活動橫橋向固定，又可用于橫橋向活動順橋向固定的梁體。
3.5支座摩擦系數設計取值：
常溫（－25℃～＋60℃）：u≤0.03
低溫（－40℃～－25℃）：u≤0.05

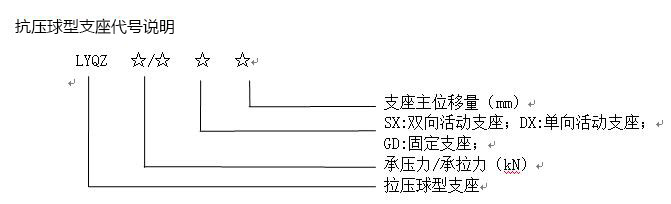

示例：LYQZ－5000/1000-DX-e100表示八度地震區客運專線鐵路橋梁?jiǎn)蜗蚧顒?dòng)球型鋼支座。豎向承載力為5000kN、主位移量為±100mm。
拉壓球型支座坡度適用范圍
球型鋼支座本身具有適應大跨度、大坡度橋梁的特點。
支座可自適應6‰以內坡度要求；超出6‰的坡度可通過梁底預埋鋼板進行設置，或由上支座板按實際加工坡度要求實現。
