JPZ系列新型盆式橡膠支座是同時參照并滿足 交通運輸行業標準《公路橋梁盆式橡膠支座》 (JT/T 391-2009，適用于各類公路、市政道路及軌道交通橋梁。
產品特點

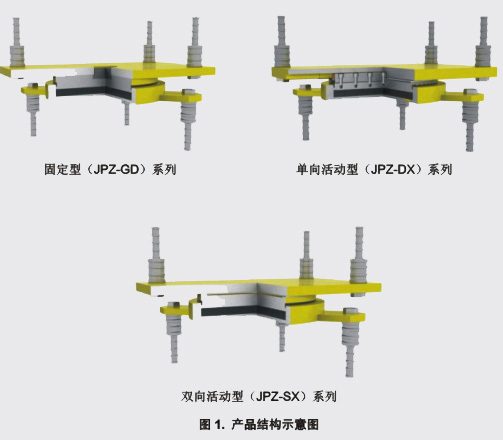

結構新穎固定型支座采用卡榫結構，水平力可均勻地傳遞到任意方向，提升了支座的受力性能；
單向活動型支座釆用中間導軌結構，加工精度可靠，提升了支座的滑動導向性能；
材質優良支座主要鋼材釆用Q345熱軋鋼板，提髙了支座整體受力性能；
耐磨材料采用改性超高分子量聚乙烯，提升了支座的耐磨性能、滑動性能和使用壽命：
優質材料的采用有效地減小了支座的結構尺寸，減輕了重量，降低了造價。
技術性能豎向承載力本系列支座根據設計需求，豎向承載力分為33個等級：
0.4MN、0.5MN、0.6MN、0.8MN、1.0MN、1.5MN、2.0MN、2.5MN、3.0MN、3.5MN、4.0MN、 5.0MN、6.0MN、7.0MN、8.0MN、9.0MN、10.0MN、12.5MN、15.0MN、17.5MN、20.0MN、22.5MN、 25.0MN、27.5MN、30.0MN、32.5MN、35.0MN、37.5MN、40.0MN、45.0MN、50.0MN、55.0MN、 60.0MN。
水平承載力
固定型支座各向、單向活動型支座非活動方向的設計水平承載力分三級：
JPZ(I)型（普通型）：設計水平承載力為支座豎向承載力的10%;
JPZ(II)型（抗震型）:設計水平承載力為支座豎向承載力的15%;
JPZ(III)型（抗震型）:設計水平承載力為支座豎向承載力的22.5%。
設計轉角θ(rad)
本系列支座設計轉角不小于±0.02rad。
設計位移單向活動型支座活動方向橫向放置時橫橋向的位移量和雙向活動型支座橫橋向的位移量為±50mm；
單向活動型支座的活動方向和雙向活動型支座的順橋向位移量分為±50mm，±100mm，±150mm, ±200mm, ±250mm；
溫度適用范圍本系列支座溫度適用范圍常溫型為-25℃+60℃;
耐寒型為-40℃+60℃ 。
摩擦系數本系列支座設計摩擦系數不大于0.03。
梁底坡度現澆梁的坡度：由梁底設置預埋鋼板或楔形混凝土塊調整；
預制梁的坡度：可在制梁時通過支座上部的預埋鋼板調整，也可在梁底預埋平鋼板后在支座頂面加設楔形調坡鋼板調整；
坡度較小時（≤2%),本系列支座還可直接在上支座板頂面設置坡度進行調整。
混凝土強度等級
釆用本支座時，梁體混凝土強度等級不宜低于C45，支承墊石混凝土強度等級不宜低于C40。
注：若項目有特殊需求，本系列支座以上各技術性能參數均可進行定制設計。
