拉索減震支座是一種依靠摩擦有效地消耗地震發生時地震波對橋梁結構產生的作用能量和利用拉索限制墩梁過大相對位移的減震支座。以固定型拉索減震支座為例，拉索減震支座的優點在于：由于采用了剪切銷和拉索，使支座在正常使用時表現為固定支座的結構形式，此時拉索不起作用；在地震發生時，當支座傳遞的水平力大于剪切銷的剪切強度時，剪切銷在剪切口位置處發生斷裂，一方面消耗部分地震能量而保護上部結構，另一方面使支座由固定支座變?yōu)榛顒?dòng)支座，當支座上、下座板移位超過一定限度時拉索起到限位緩沖作用，并保證震后上、下座板可靠復位。滑動型拉索減震支座與固定型拉索減震支座相比，結構上不設有剪切銷，因此在主要使用時表現為滑動支座形式，此時拉索同樣不發揮作用；在地震中與固定型拉索減震支座類似，只有當上、下座板移位超過一定限度時拉索才發揮其限位緩沖作用，并保證震后上、下座板可靠復位。 產品設計理念 拉索減震支座通過將傳統球鋼支座或盆式支座與拉索和剪切銷的有效組合，改進了傳統抗震支座隔震頻帶窄、限位能力不足等特點，并首次在減震支座產品中實現了以下設計理念（以固定型拉索減震支座為例）：在小震及中震作用下，保持固定支座正常使用功能，但在罕遇地震作用下，通過剪壞剪切銷的方法將固定支座變?yōu)榛顒?dòng)支座，并用拉索限制因此引起的過大墩梁相對位移。通過合理地設計拉索的參數，使支座不僅能夠滿足靜力作用下的使用性能，而且在強震作用下能夠有效地減小固定墩的受力，限制墩梁間的相對位移。

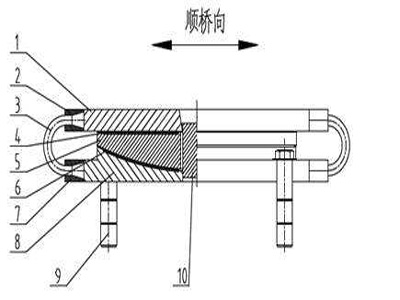

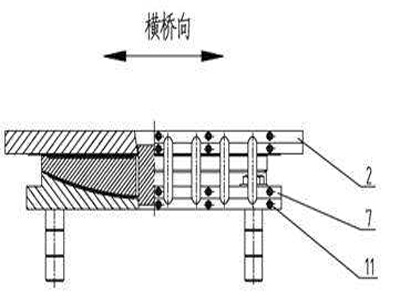

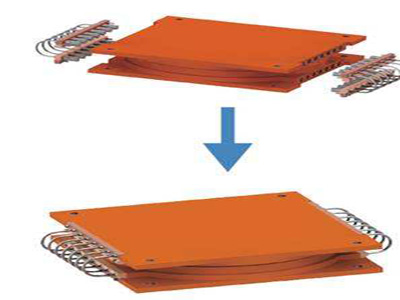

產品性能目標 基于上述的設計理念，拉索減震支座必須達到以下三個性能目標。 （1）正常使用狀態時，在不超過正常行程的范圍內，拉索不起限位作用，拉索減震支座與球型鋼支座或盆式橡膠支座等相同； （2）在遭遇小震及中等烈度地震的情況下，固定支座剪切銷原則上不允許剪斷，以避免震后更換支座； （3）在橋梁結構遭遇罕遇地震時，固定支座剪切銷剪斷，變成滑動支座利用滑動摩擦耗散能量隔離上下部結構，減少地震力傳遞；同時由拉索限制地震造成的過大動位移，并提供充足的恢復力來有效限位。 產品結構形式 拉索減震支座主要由球型鋼支座（或盆式支座）、拉索和剪切銷組成，分為滑動和固定兩種類型。其中，滑動支座屬滑動摩擦型減隔震支座；固定支座在強震作用下，允許剪切銷剪斷形成滑動支座。該支座對輸入地震波的頻率不敏感，隔震范圍較廣泛。通過上部結構在摩擦面處產生滑動耗能減震，并利用彈性拉索、或輔助擋塊單獨或聯合控制梁墩相對位移，從而在整體上有效降低結構地震響應。固定型拉索減震支座結構形式如下所示，滑動型拉索減震支座結構形式與之類似，只是不具備剪切銷及相關組件等。
