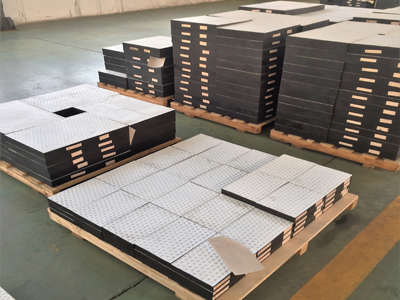

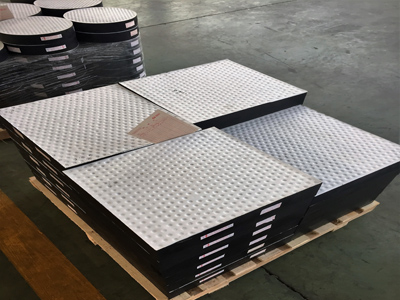

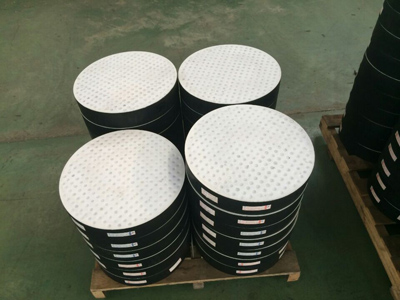

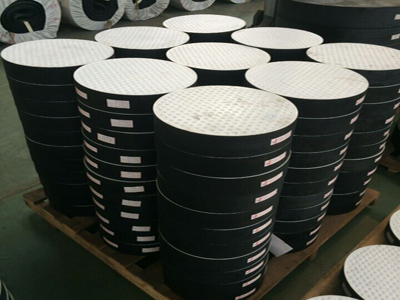

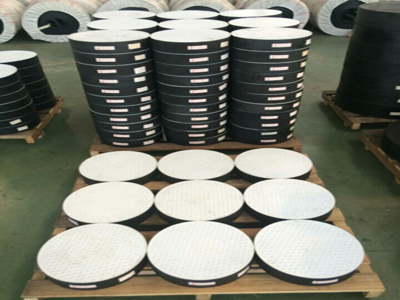

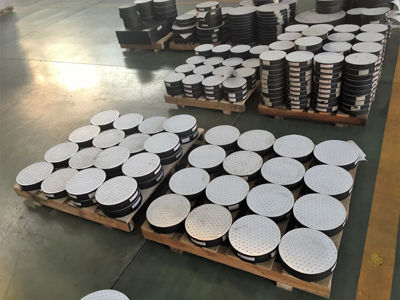

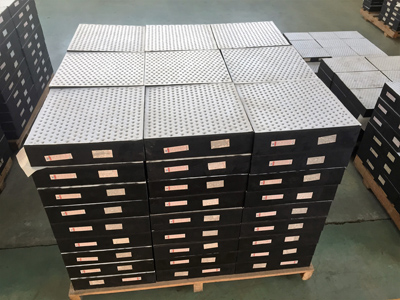

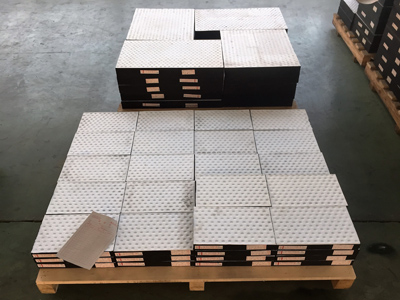

四氟乙烯滑板式橡膠支座就是在普通板式橡膠支座的表面粘復一層1.5mm-3mm厚的聚四氟乙烯板,就能制作成橡膠支座,又稱之為：四氟滑板式支座(GJZF4、GYZF4系列)。除具有GYZ系列橡膠支座的所有功能外，聚四氟乙烯板（F4板）與梁底不銹鋼板之間的低摩擦系數，使上部構造的水平位移，不受支座本身剪切變形量的限制，能滿足一些橋梁的大位移量需要。該板式橡膠支座除具有球冠橡膠支座的功能外，還特別適用大位移量的橋梁。廣泛用于本工廠，礦山，機械，電子，機械設備，廚房設備。四氟板式橡膠支座不僅技術先進、性能優良,還具有構造簡單、價格低廉、無需養護 易于更換緩沖隔震、建筑高度低等特點.因而在橋梁界頗受歡迎,被廣泛使用。
一、四氟板式橡膠支座使用范圍a.作活動支誶使用：主要用于跨度〉30米的大跨度橋梁簡支梁連續板橋、多跨連續梁橋。 b.作為滑塊塊使用連續梁頂推、T型梁橫移、大型設備滑移。
二、F4橡膠支座荷載等級分為
100KN-10000KN
三、橡膠支座規格
1、按交通部JT\T4-93規格系列。 2、表面貼復的聚四氟乙烯板厚度分1.5毫米、2毫米、3毫米等。 3、特殊規格可由用戶提出協商生產。 4、梁底鋼板和不銹鋼板可配套供應。
四、橡膠支座型號及適用氣溫1、氯丁膠型：+60℃～25℃ 2、天然膠型：+60℃～--40℃ 3、三元乙丙膠型：+60℃～-45℃
五、規格系列支座選用和安裝 1、選擇規格系列表中支座時，其支座承載力偏差范圍應控制在士10 ％。當GJZ、GYZ 支座傾斜安裝時應滿足JTG D62第9.7.5條要求。GJZF4、GYZF4支座應水平安裝，并應設置上、下鋼板。四氟板與不銹鋼板間應放5201一2硅脂潤滑油。安裝后一定要設置防塵罩。
2、板式橡膠支座計算承載力時，應按有效面積（鋼板面積）計算；計算水平剪應力時，應按支座平面毛面積（公稱面積）計算
3、支座安裝時應以短邊尺寸順橋向放置。
